Elegir correctamente un armario rack no consiste sólo en sumar la altura del NAS, el switch y el SAI. También hay que comprobar la profundidad útil, el peso, los sistemas de fijación, la ventilación y el espacio necesario para el cableado.

Además, conviene prever cierto margen para futuras ampliaciones y asegurarse de que los equipos puedan instalarse y mantenerse con facilidad. Un rack demasiado ajustado puede complicar el acceso a conexiones, limitar la ventilación o hacer que una ampliación obligue a reorganizar toda la instalación.

Por eso, antes de elegir el modelo, es importante calcular cuántas ubicaciones o unidades rack (U)  serán necesarias, además revisar la profundidad real disponible, la carga máxima y la compatibilidad de raíles y accesorios. El objetivo no es solo que todos los componentes quepan, sino que puedan funcionar de forma segura y seguir siendo accesibles durante toda la vida útil de la instalación.

1. Prepara un inventario de equipos

Antes de elegir el armario rack, recopila los datos principales de cada componente:

• Altura en U
• Profundidad del chasis
• Peso con discos, baterías y accesorios
• Tipo de fijación
• Dirección del flujo de aire
• Espacio necesario para conectores y cables

 La altura de los equipos instalados en un rack se mide en unidades rack, representadas con la letra U. Cada unidad rack equivale a 44,45 mm de altura, por lo que un equipo de 2U ocupa el doble de espacio vertical que uno de 1U. Sin embargo, dos equipos con la misma altura en U pueden necesitar instalaciones muy diferentes. Por ejemplo, un switch puede fijarse únicamente por la parte delantera, mientras que un NAS o un SAI pueden requerir raíles o apoyo trasero.

Por eso, conviene comprobar siempre las especificaciones del equipo. Que un dispositivo tenga formato de 19 pulgadas no significa automáticamente que pueda instalarse en cualquier rack de telecomunicaciones. Además, en un rack informático es importante comprobar que los accesorio y sistemas de fijación sean compatibles con los equipos previstos.

2. Calcula las unidades necesarias y deja margen

Suma las U de todos los elementos que ocupan espacio:

• NAS
• Switch
• SAI
• Paneles de parcheo
• Organizadores
• Bandejas
• Otros equipos de red

Después, deja algunas U libres para futuras ampliaciones y ten en cuenta el espacio que ocuparán accesorios como organizadores de cableado o bandejas.

Por ejemplo:

• NAS: 2U
• Switch: 1U
• SAI: 2U
• Panel de parcheo: 1U
• Organizador: 1U

En este ejemplo, los equipos ocuparían directamente 7U, pero elegir un armario de 9U dejaría un margen demasiado reducido para organizar correctamente la instalación. Lo más recomendable sería optar por un modelo de al menos 12U, de forma que se puedan dejar espacios libres entre determinados equipos cuando sea necesario para favorecer la ventilación, además de reservar algunas unidades para futuras ampliaciones, nuevos dispositivos o accesorios.

También hay que tener en cuenta que accesorios como un PDU vertical pueden no ocupar U frontales, pero sí consumir espacio lateral o trasero.

3. Comprueba la profundidad útil

La profundidad exterior del armario no indica necesariamente cuánto espacio hay disponible para instalar los equipos.

En un rack informático, hay que comprobar la distancia real entre los perfiles delanteros y traseros y dejar margen suficiente para conectores, cables y ventilación.

Una referencia sencilla es calcular:

Profundidad del equipo + conectores + cables + margen trasero.

También debes revisar la compatibilidad de los raíles, ya que algunos modelos necesitan una distancia concreta entre montantes.

Forzar cables contra la puerta trasera puede dificultar el mantenimiento y provocar presión sobre los conectores.

Si el espacio disponible es reducido, puede ser necesario utilizar equipos de menor profundidad o elegir un rack de telecomunicaciones más profundo.

4. Revisa el peso y la distribución

No basta con comprobar que todos los equipos caben. También hay que conocer la carga máxima del armario rack y la carga soportada por bandejas, raíles y accesorios.

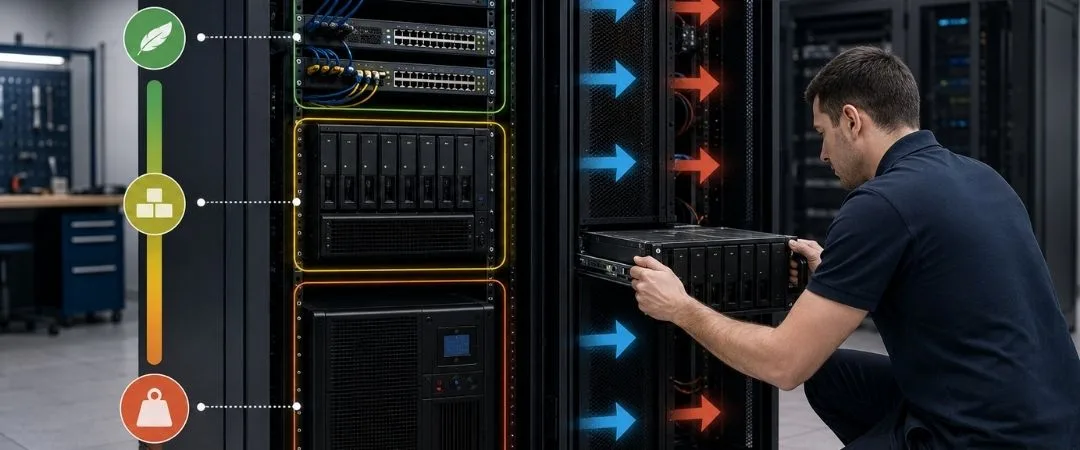

El SAI suele ser uno de los componentes más pesados, por lo que normalmente conviene instalarlo en la parte inferior. Encima pueden colocarse el NAS y otros equipos, dejando los elementos más ligeros en las zonas superiores.

Calcula siempre el peso con la configuración final. En un NAS hay que contar los discos instalados y, en un SAI, las baterías.

En el caso de un armario mural, también hay que comprobar la resistencia de la pared, los anclajes y la carga máxima admitida.

Un rack de telecomunicaciones mural puede ser adecuado para electrónica de red, pero no siempre lo será para un NAS profundo y un SAI de elevado peso.

5. Reserva espacio para ventilación y mantenimiento

Que todos los equipos entren físicamente no significa que la instalación sea correcta. NAS, switches y SAI generan calor, por lo que hay que comprobar la dirección del flujo de aire y evitar bloquear entradas o salidas con cables, bandejas o puertas poco ventiladas.

También debe quedar espacio suficiente para realizar tareas de mantenimiento como:

• Sustituir discos
• Acceder a las fuentes de alimentación
• Desconectar cables
• Extraer un equipo sobre sus raíles
• Sustituir baterías del SAI

En un armario rack, el espacio libre no debe considerarse necesariamente espacio desaprovechado. Puede ser necesario para facilitar la ventilación, el cableado y las intervenciones técnicas.

En cualquier rack informático, dejar margen para acceder a conexiones y componentes también facilita las futuras ampliaciones y reduce el tiempo necesario para realizar tareas de mantenimiento.

6. Comprueba la compatibilidad antes de comprar

Antes de elegir tu armario, revisa:

• Número de U
• Profundidad de raíles
• Carga máxima
• Tipo de fijación
• Ventilación
• Entrada y salida de cables
• Espacio para PDU
• Accesibilidad para mantenimiento
• Margen para futuras ampliaciones
• También puede ser útil dibujar previamente la distribución de los equipos. Coloca los elementos más pesados abajo, reserva las U necesarias e indica por dónde pasarán los cables de alimentación y datos.

Esta sencilla planificación permite detectar incompatibilidades antes de recibir el material.

Un rack correctamente dimensionado evita problemas

El mejor armario rack no es necesariamente el más grande, sino el que permite instalar los equipos de forma segura, acceder a ellos fácilmente y ampliar la infraestructura cuando sea necesario.

Para dimensionarlo correctamente, no te limites a contar U. Comprueba también profundidad, raíles, peso, ventilación y cableado.

Tanto en un rack informático como en un rack de telecomunicaciones, prever estas necesidades desde el principio reduce incidencias, facilita el mantenimiento y evita tener que sustituir el rack cuando la instalación ya está en funcionamiento.
